Blackmagic DeckLink Quad 2

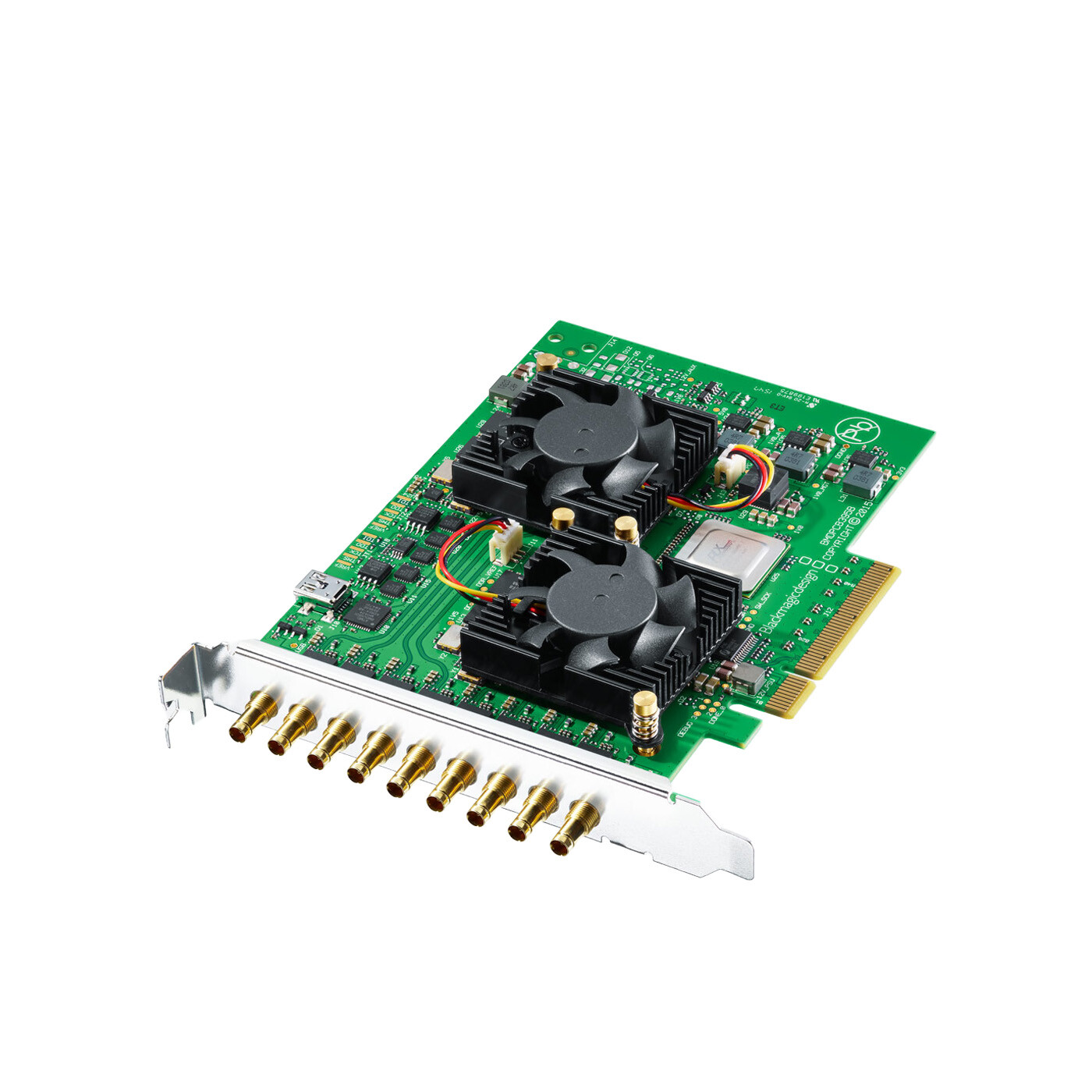

Blackmagic Design DeckLink Quad 2

• Professionellt PCIe-kort för capture och playback
• 8x oberoende 3G-SDI-kanaler
• Varje SDI-anslutning kan konfigureras som input eller output
• Stöd för SD och HD upp till 1080p60
• Upp till 8 samtidiga capture- eller playback-kanaler
• Stöd för upp till 12-bit SD och HD
• 16 kanaler embedded audio per SDI-kanal
• Tri-Sync och Black Burst reference input
• Hårdvarubaserad real-time colorspace conversion
• PCI Express Gen 2 x8

Blackmagic Design DeckLink Quad 2 är ett professionellt multichannel PCIe-kort för capture och playback i broadcast-, streaming- och playout-system. Kortet samlar åtta oberoende 3G-SDI-kanaler på ett enda PCIe-kort och gör det möjligt att konfigurera varje anslutning individuellt som input eller output.

Det gör DeckLink Quad 2 lämpligt för system där flera videosignaler behöver hanteras samtidigt, exempelvis för multichannel capture, mjukvarubaserad liveproduktion, playout, monitoring och digital signage.

Åtta oberoende 3G-SDI-kanaler

DeckLink Quad 2 har åtta 3G-SDI mini-DIN-anslutningar som var och en fungerar som en separat kanal.

Varje anslutning kan konfigureras individuellt för capture eller playback, vilket gör det möjligt att använda kortet i olika kombinationer med upp till åtta capture-kanaler eller åtta playback-kanaler.

Alla kanaler stöder SD och HD med upplösningar upp till 1080p60.

Flexibelt multichannel-workflow

Den individuella konfigureringen av varje SDI-kanal gör DeckLink Quad 2 lämpligt för workflows där flera olika videosignaler behöver hanteras samtidigt.

Kortet kan bland annat användas för:

• Multichannel video capture
• Mjukvarubaserad liveproduktion
• Broadcast playout
• Multiskärmslösningar
• Digital signage
• Monitoring

Professionell bildkvalitet

DeckLink Quad 2 stöder 8-, 10- och 12-bit RGB 4:4:4 i format upp till 1080p30 samt 8- och 10-bit YUV 4:2:2 i alla format som stöds.

12-bit RGB 4:4:4 stöds vid playback. Kortet stöder färgrymderna Rec. 601, Rec. 709 och Rec. 2020 samt HDR metadata, HLG och PQ.

Embedded audio

Varje SDI-kanal stöder upp till 16 kanaler embedded audio i både SD och HD med 48 kHz / 24-bit sampling.

Det gör det möjligt att hantera både video och flerkanaligt ljud via samma SDI-anslutningar.

Konvertering i realtid

DeckLink Quad 2 stöder hårdvarubaserad colorspace conversion samt upp- och nedkonvertering mellan SD och HD.

Dessutom stöds cross conversion mellan 720 HD och 1080 HD vid playback.

Genlock och synkronisering

Kortet har reference input med stöd för Tri-Sync och Black Burst, så att det kan synkroniseras med professionella broadcast- och produktionssystem.

PCI Express

DeckLink Quad 2 använder PCI Express Gen 2 x8 och är kompatibelt med både x8- och x16 PCI Express-platser.

Anslutningar

• 8x 3G-SDI mini-DIN, individuellt konfigurerbara som input eller output
• 1x Reference Input, Tri-Sync / Black Burst
• PCI Express Gen 2 x8

Video

• SD
• HD
• Upp till 1080p60
• 8-/10-bit YUV 4:2:2
• Upp till 12-bit RGB 4:4:4
• Rec. 601
• Rec. 709
• Rec. 2020
• HDR metadata
• HLG
• PQ

Audio

• Upp till 16 kanaler embedded SDI-audio
• 48 kHz / 24-bit

I förpackningen:

Blackmagic Design DeckLink Quad 2
